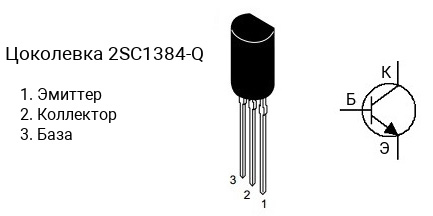

Цоколевка транзистора 2SC1384-Q

|

Характеристики транзистора 2SC1384-Q

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (hfe): от 85 до 170
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC1384 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1384-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1384-R — в диапазоне от 120 до 240, 2SC1384-S — в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1384-Q часто наносится без первой цифры и буквы, т.е. маркируется как «C1384-Q«.

Комплементарная пара

Комплементарной парой для 2SC1384-Q является транзистор 2SA684-Q c p-n-p структурой.

Аналоги

Транзистор 2SC1384-Q можно заменить на 2SC2383, 2SC3228, 2SC3243, 2SC3328, 2SC3940A, 2SC3940A-Q, 2SD667, 2SD667A, 2SD863, KSC2383, KTC3228, KTD863
