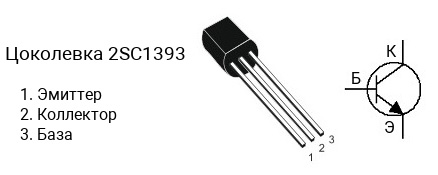

Цоколевка транзистора 2SC1393
|
Характеристики транзистора 2SC1393
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 30 В
- Напряжение коллектор-база, не более: 30 В
- Напряжение эмиттер-база, не более: 4 V
- Ток коллектора, не более: 0.02 А
- Рассеиваемая мощность коллектора, не более: 0.25 Вт
- Коэффициент усиления транзистора по току (hfe): от 40 до 180
- Граничная частота коэффициента передачи тока: 700 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC1393 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1393-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1393-O — в диапазоне от 60 до 140, 2SC1393-Y — в диапазоне от 90 до 180.
Маркировка
Обозначение на корпусе транзистора 2SC1393 часто наносится без первой цифры и буквы, т.е. маркируется как «C1393«.
Аналоги
Транзистор 2SC1393 можно заменить на 2N6517C, 2SC1473, 2SC1473A, 2SC1573A, 2SC1573B, 2SC2000, 2SC2271, 2SC3467, 2SC3468, 2SC3941, 2SC460, 2SC461, BC635, KSC1008C, KSC1009C, KSC1393, KSC1506, KSC2310, KSC2330, KSC2331, KSC815C, KSC945C, KTC3192, KTC3194
