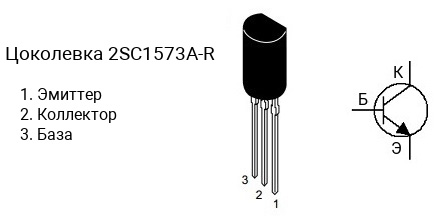

Цоколевка транзистора 2SC1573A-R
|
Характеристики транзистора 2SC1573A-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 300 В
- Напряжение коллектор-база, не более: 300 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.07 А
- Рассеиваемая мощность коллектора, не более: 1 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 220
- Граничная частота коэффициента передачи тока: 80 МГц
- Корпус: TO-92MOD
Классификация по hFE
Транзисторы серии 2SC1573A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1573A-P имеет коэффициент усиления в диапазоне от 30 до 100, 2SC1573A-Q — в диапазоне от 60 до 150, 2SC1573A-R — в диапазоне от 100 до 220.
Маркировка
Обозначение на корпусе транзистора 2SC1573A-R часто наносится без первой цифры и буквы, т.е. маркируется как «C1573A-R«.
Аналоги
Транзистор 2SC1573A-R можно заменить на 2SC1473A, 2SC1473AR, 2SC1573B, 2SC1573B-R, 2SC3468, 2SC3941, 2SC3941-R, KSC1506, KSC2330
