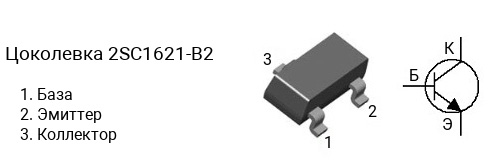

Цоколевка транзистора 2SC1621-B2

|

Характеристики транзистора 2SC1621-B2

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 40 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 80
• Граничная частота коэффициента передачи тока: 500 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC1621 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1621-B2 имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1621-B3 — в диапазоне от 60 до 120, 2SC1621-B4 — в диапазоне от 90 до 180.

Аналоги

Транзистор 2SC1621-B2 можно заменить на FMMT625, FMMTA42, KST42, KST43, MMBTA42
