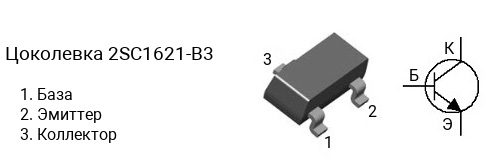

Цоколевка транзистора 2SC1621-B3

Характеристики транзистора 2SC1621-B3

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 40 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 120
• Граничная частота коэффициента передачи тока: 500 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC1621 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1621-B2 имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1621-B3 — в диапазоне от 60 до 120, 2SC1621-B4 — в диапазоне от 90 до 180.

Аналоги

Транзистор 2SC1621-B3 можно заменить на FMMT3903, FMMT451, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, KST5550, MMBT4400, MMBT5550, MMBTA42, PMBT5550, PMBTA44
