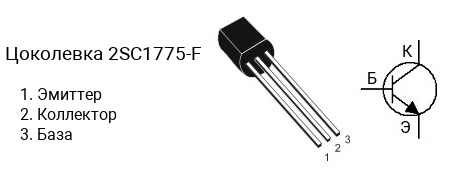

Цоколевка транзистора 2SC1775-F

|

Характеристики транзистора 2SC1775-F

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 90 В
• Напряжение коллектор-база, не более: 90 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.05 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 600 до 1200
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1775 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1775-E имеет коэффициент усиления в диапазоне от 400 до 800, 2SC1775-F — в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC1775-F часто наносится без первой цифры и буквы, т.е. маркируется как «C1775-F«.

Аналоги

Транзистор 2SC1775-F можно заменить на 2SC1775A, 2SC1775A-F, 2SC1841, 2SC1841U, 2SC1845, 2SC1845U, 2SC2543, 2SC2543-F, 2SC2544, 2SC2546, 2SC2546-F, 2SC2546F, 2SD755, 2SD755-F, KSC1845, KSC1845U
