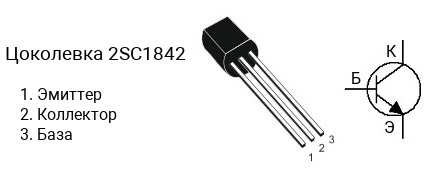

Цоколевка транзистора 2SC1842

|

Характеристики транзистора 2SC1842

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 35 В
• Напряжение коллектор-база, не более: 40 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 1200
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1842 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1842P имеет коэффициент усиления в диапазоне от 200 до 400, 2SC1842F — в диапазоне от 300 до 600, 2SC1842E — в диапазоне от 400 до 800, 2SC1842U — в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC1842 часто наносится без первой цифры и буквы, т.е. маркируется как «C1842«.

Аналоги

Транзистор 2SC1842 можно заменить на BC182LB, KTC1006
