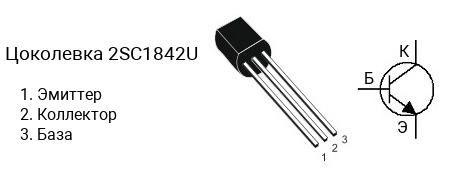

Цоколевка транзистора 2SC1842U
|
Характеристики транзистора 2SC1842U
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 35 В
- Напряжение коллектор-база, не более: 40 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.1 А
- Рассеиваемая мощность коллектора, не более: 0.25 Вт
- Коэффициент усиления транзистора по току (hfe): от 600 до 1200
- Граничная частота коэффициента передачи тока: 250 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC1842 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1842P имеет коэффициент усиления в диапазоне от 200 до 400, 2SC1842F — в диапазоне от 300 до 600, 2SC1842E — в диапазоне от 400 до 800, 2SC1842U — в диапазоне от 600 до 1200.
Маркировка
Обозначение на корпусе транзистора 2SC1842U часто наносится без первой цифры и буквы, т.е. маркируется как «C1842U«.
Аналоги
Транзистор 2SC1842U можно заменить на 2SC2396, 2SC2396-F, 2SC2543, 2SC2543-F, 2SC2544, 2SC2545, 2SC2545-F, 2SC2545F, 2SC2546, 2SC2546-F, 2SC2546F, 2SC3225, 2SC3247, 2SC3247-H, BC182LB, KTC1006, NTE199
