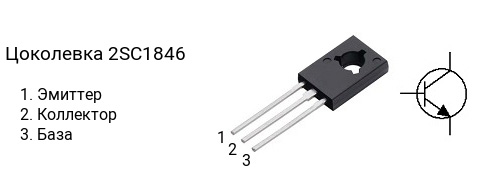

Цоколевка транзистора 2SC1846

|

Характеристики транзистора 2SC1846

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 35 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 5 Вт
• Коэффициент усиления транзистора по току (hfe): от 85 до 340
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC1846 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1846Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1846R — в диапазоне от 120 до 240, 2SC1846S — в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1846 часто наносится без первой цифры и буквы, т.е. маркируется как «C1846«.

Комплементарная пара

Комплементарной парой для 2SC1846 является транзистор 2SA885 c p-n-p структурой.

Аналоги

Транзистор 2SC1846 можно заменить на BD131, BD165, BD167, BD169, BD187, BD189, BD233, BD233G, BD235, BD235G, BD237, BD237G, BD375, BD377, BD379, BDX35, BDX36, BDX37, MJE222, MJE225, MJE242, MJE244, MJE721, MJE722
