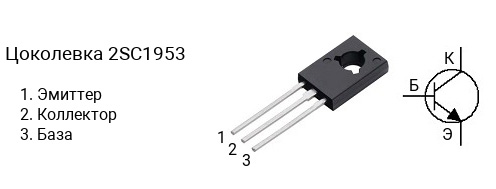

Цоколевка транзистора 2SC1953

|

Характеристики транзистора 2SC1953

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.05 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (hfe): от 130 до 330
• Граничная частота коэффициента передачи тока: 70 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA914 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA914-Q имеет коэффициент усиления в диапазоне от 90 до 155, 2SA914-R — в диапазоне от 130 до 220, 2SA914-S — в диапазоне от 185 до 330, 2SA914-T — в диапазоне от 260 до 450, 2SC1953 — в диапазоне от 130 до 330, 2SC1953-R — в диапазоне от 130 до 220, 2SC1953-S — в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1953 часто наносится без первой цифры и буквы, т.е. маркируется как «C1953«.

Комплементарная пара

Комплементарной парой для 2SC1953 является транзистор 2SA914 c p-n-p структурой.

Аналоги

Транзистор 2SC1953 можно заменить на 2SC1565, 2SC1565A, 2SC2258, 2SC2899, 2SC2911, 2SC2912, 2SC3116, 2SC3117, 2SC3335, BD127, BD128, BD129, BUX86, BUX87, KSC2258, KSC2258A
