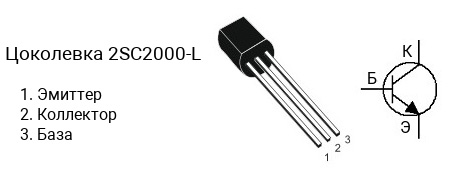

Цоколевка транзистора 2SC2000-L
|
Характеристики транзистора 2SC2000-L
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 50 В
- Напряжение коллектор-база, не более: 60 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.2 А
- Рассеиваемая мощность коллектора, не более: 0.6 Вт
- Коэффициент усиления транзистора по току (hfe): от 60 до 120
- Граничная частота коэффициента передачи тока: 70 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC2000 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2000-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2000-L — в диапазоне от 60 до 120, 2SC2000-K — в диапазоне от 90 до 180.
Маркировка
Обозначение на корпусе транзистора 2SC2000-L часто наносится без первой цифры и буквы, т.е. маркируется как «C2000-L«.
Аналоги
Транзистор 2SC2000-L можно заменить на 2N6517C, 2SC2274, 2SC2274-D, 2SC2274K, 2SC2274K-D, 2SC2383, 2SC2383R, 2SC3228, 2SC3228-R, 2SC3243, 2SC3244, 2SD438, 2SD438-D, 2SD667, 2SD667A, 2SD667AB, 2SD667B, 2SD863, 2SD863-D, BC637, BC639, KSC1008C, KSC1009C, KSC2331, KSC2383, KSC2383R, KTC3228, KTC3228R, KTD863, KTD863-O
