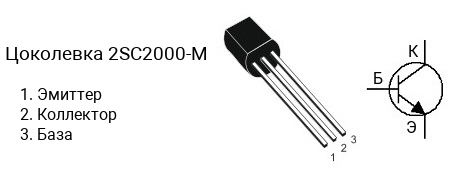

Цоколевка транзистора 2SC2000-M
|
Характеристики транзистора 2SC2000-M
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 50 В
- Напряжение коллектор-база, не более: 60 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.2 А
- Рассеиваемая мощность коллектора, не более: 0.6 Вт
- Коэффициент усиления транзистора по току (hfe): от 40 до 80
- Граничная частота коэффициента передачи тока: 70 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC2000 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2000-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2000-L — в диапазоне от 60 до 120, 2SC2000-K — в диапазоне от 90 до 180.
Маркировка
Обозначение на корпусе транзистора 2SC2000-M часто наносится без первой цифры и буквы, т.е. маркируется как «C2000-M«.
Аналоги
Транзистор 2SC2000-M можно заменить на 2N6517C, BC637, BC639, KSC1008C, KSC1008CR, KSC1009C, KSC1009CR, KSC2331, KSC2331R
