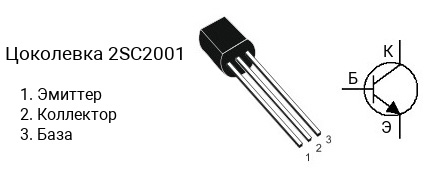

Цоколевка транзистора 2SC2001

|

Характеристики транзистора 2SC2001

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (hfe): от 90 до 400
• Граничная частота коэффициента передачи тока: 170 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2001 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2001M имеет коэффициент усиления в диапазоне от 90 до 180, 2SC2001L — в диапазоне от 135 до 270, 2SC2001K — в диапазоне от 200 до 400, 2SC2001-M — в диапазоне от 90 до 180, 2SC2001-L — в диапазоне от 135 до 270, 2SC2001-K — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC2001 часто наносится без первой цифры и буквы, т.е. маркируется как «C2001«.

Аналоги

Транзистор 2SC2001 можно заменить на 2SD438, 2SD471, KSC1008C, KSC1009C
