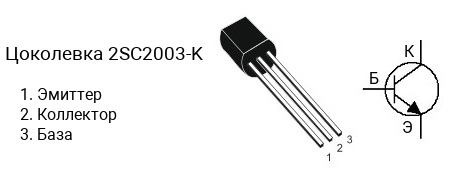

Цоколевка транзистора 2SC2003-K

|

Характеристики транзистора 2SC2003-K

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 400
• Граничная частота коэффициента передачи тока: 140 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2003 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2003-M имеет коэффициент усиления в диапазоне от 90 до 180, 2SC2003-L — в диапазоне от 135 до 270, 2SC2003-K — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC2003-K часто наносится без первой цифры и буквы, т.е. маркируется как «C2003-K«.

Комплементарная пара

Комплементарной парой для 2SC2003-K является транзистор 2SA954-K c p-n-p структурой.

Аналоги

Транзистор 2SC2003-K можно заменить на 2SC3332, 2SC3332-T, 2SC6043, 2SD438, KSC1009C, KSC1009CG, KTC1006
