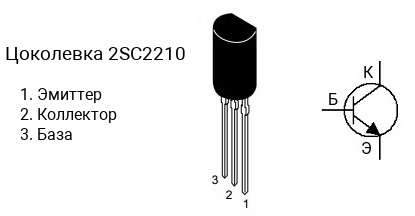

Цоколевка транзистора 2SC2210

|

Характеристики транзистора 2SC2210

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.03 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 320
• Граничная частота коэффициента передачи тока: 90 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2210 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2210C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2210D — в диапазоне от 60 до 120, 2SC2210E — в диапазоне от 100 до 200, 2SC2210F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2210 часто наносится без первой цифры и буквы, т.е. маркируется как «C2210«.

Аналоги

Транзистор 2SC2210 можно заменить на 2N3706, 2SC3467, 2SC3468, KSC1008C, KSC1009C, KSC815C, KSC945C
