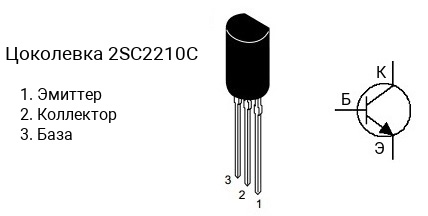

Цоколевка транзистора 2SC2210C

|

Характеристики транзистора 2SC2210C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.03 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 80
• Граничная частота коэффициента передачи тока: 90 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2210 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2210C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2210D — в диапазоне от 60 до 120, 2SC2210E — в диапазоне от 100 до 200, 2SC2210F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2210C часто наносится без первой цифры и буквы, т.е. маркируется как «C2210C«.

Аналоги

Транзистор 2SC2210C можно заменить на 2N3706, 2N6517C, 2SC1473, 2SC1473A, 2SC1473AP, 2SC1473P, 2SC1573A, 2SC1573A-P, 2SC1573B, 2SC1573B-P, 2SC2000, 2SC2000-M, 2SC2271, 2SC2271-C, 2SC2482, 2SC2551, 2SC2551-R, 2SC3467, 2SC3467-C, 2SC3468, 2SC3468-C, 2SC3941, 2SC3941-P, 2SC460, 2SC461, BC635, BC637, BC639, KSC1008C, KSC1008CR, KSC1009C, KSC1009CR, KSC1506, KSC1506-R, KSC2310, KSC2310-R, KSC2330, KSC2330R, KSC2331, KSC2331R, KSC815C, KSC815CR, KSC945C, KSC945CR, KTC3192, KTC3192R, KTC3197, PN3641, PN3642
