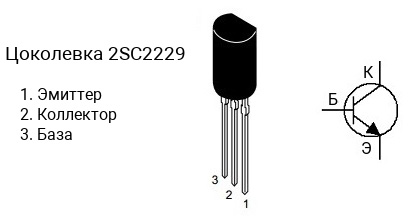

Цоколевка транзистора 2SC2229

|

Характеристики транзистора 2SC2229

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.05 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 240
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2229 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2229-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2229-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2229 часто наносится без первой цифры и буквы, т.е. маркируется как «C2229«.

Аналоги

Транзистор 2SC2229 можно заменить на 2SC3206, 2SC3467, 2SC3468, KSC1506, KSC2310, KSC2330, KTC3206
