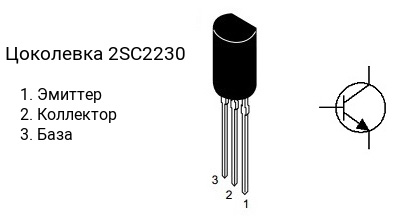

Цоколевка транзистора 2SC2230

|

Характеристики транзистора 2SC2230

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (hfe): от 120 до 400
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2230 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2230-Y имеет коэффициент усиления в диапазоне от 120 до 240, 2SC2230-GR — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC2230 часто наносится без первой цифры и буквы, т.е. маркируется как «C2230«.

Аналоги

Транзистор 2SC2230 можно заменить на 2SC2230A
