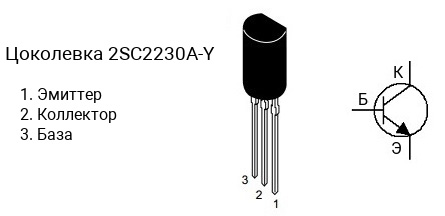

Цоколевка транзистора 2SC2230A-Y
|
Характеристики транзистора 2SC2230A-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 180 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.1 А
- Рассеиваемая мощность коллектора, не более: 0.8 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 50 МГц
- Корпус: TO-92MOD
Классификация по hFE
Транзисторы серии 2SC2230A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2230A-Y имеет коэффициент усиления в диапазоне от 120 до 240, 2SC2230A-GR — в диапазоне от 200 до 400.
Маркировка
Обозначение на корпусе транзистора 2SC2230A-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2230A-Y«.
Аналоги
Транзистор 2SC2230A-Y можно заменить на 2SC3467, 2SC3468, KSC1506, KSC1506-Y, KSC2330, KSC2330Y
