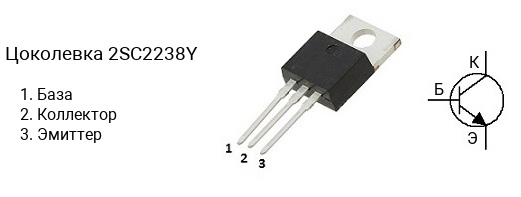

Цоколевка транзистора 2SC2238Y

|

Характеристики транзистора 2SC2238Y

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 120 до 240
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC2238 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2238O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2238Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2238Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2238Y«.

Комплементарная пара

Комплементарной парой для 2SC2238Y является транзистор 2SA968Y c p-n-p структурой.

Аналоги

Транзистор 2SC2238Y можно заменить на 2SC2238A, 2SC2238AY, 2SC2238B, 2SC2238BY, 2SC2336, 2SC2336A, 2SC2336B, 2SC2898, 2SC3298, 2SC3298-Y, 2SC3298A, 2SC3298A-Y, 2SC3298B, 2SC3298B-Y, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4382, 2SC4883A, 2SC5171, 2SC5241, 2SC5353, 2SD1264A, 2SD1264A-P, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, KTC2238, KTC2238A, KTC2238AY, KTC2238Y, KTC4370, KTC4370A, KTC4370AY, KTC4370Y, KTD2061, KTD2061Y, MJE13070, MJE13071, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, TIP41F, TIP42F
