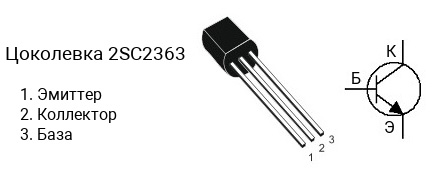

Цоколевка транзистора 2SC2363

|

Характеристики транзистора 2SC2363

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 100 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.05 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 560
• Граничная частота коэффициента передачи тока: 130 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2363 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2363E имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2363F — в диапазоне от 160 до 320, 2SC2363G — в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SC2363 часто наносится без первой цифры и буквы, т.е. маркируется как «C2363«.

Комплементарная пара

Комплементарной парой для 2SC2363 является транзистор 2SA1017 c p-n-p структурой.
