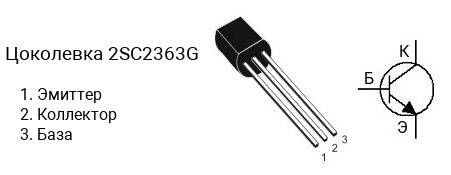

Цоколевка транзистора 2SC2363G
|
Характеристики транзистора 2SC2363G
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 100 В
- Напряжение коллектор-база, не более: 120 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.05 А
- Рассеиваемая мощность коллектора, не более: 0.5 Вт
- Коэффициент усиления транзистора по току (hfe): от 280 до 560
- Граничная частота коэффициента передачи тока: 130 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC2363 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2363E имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2363F — в диапазоне от 160 до 320, 2SC2363G — в диапазоне от 280 до 560.
Маркировка
Обозначение на корпусе транзистора 2SC2363G часто наносится без первой цифры и буквы, т.е. маркируется как «C2363G«.
Комплементарная пара
Комплементарной парой для 2SC2363G является транзистор 2SA1017G c p-n-p структурой.
Аналоги
Транзистор 2SC2363G можно заменить на 2SC1841, 2SC1845, 2SC2240, 2SC2326, 2SC2326G, 2SC2326K, 2SC2326KG, 2SC2544, 2SC2547, 2SC3200, 2SC3245, 2SC3245A, 2SC3478, 2SD756, KSC1845, KTC3200
