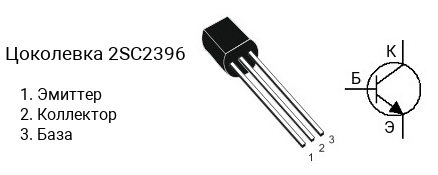

Цоколевка транзистора 2SC2396

|

Характеристики транзистора 2SC2396

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 250 до 1200
• Граничная частота коэффициента передачи тока: 90 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2396 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2396-D имеет коэффициент усиления в диапазоне от 250 до 500, 2SC2396-E — в диапазоне от 400 до 800, 2SC2396-F — в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC2396 часто наносится без первой цифры и буквы, т.е. маркируется как «C2396«.

Комплементарная пара

Комплементарной парой для 2SC2396 является транзистор 2SA1025 c p-n-p структурой.

Аналоги

Транзистор 2SC2396 можно заменить на 2SC2543, 2SC2544, 2SC2545, 2SC2546, KTC1006
