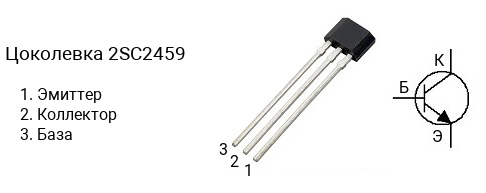

Цоколевка транзистора 2SC2459

|

Характеристики транзистора 2SC2459

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 700
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2459 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2459-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC2459-BL — в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC2459 часто наносится без первой цифры и буквы, т.е. маркируется как «C2459«.

Комплементарная пара

Комплементарной парой для 2SC2459 является транзистор 2SA1049 c p-n-p структурой.

Аналоги

Транзистор 2SC2459 можно заменить на 2SC3201
