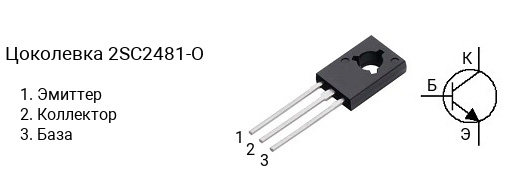

Цоколевка транзистора 2SC2481-O

|

Характеристики транзистора 2SC2481-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 200
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2481 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2481-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2481-O — в диапазоне от 100 до 200, 2SC2481-Y — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2481-O часто наносится без первой цифры и буквы, т.е. маркируется как «C2481-O«.

Комплементарная пара

Комплементарной парой для 2SC2481-O является транзистор 2SA1021-O c p-n-p структурой.

Аналоги

Транзистор 2SC2481-O можно заменить на 2SC3117, 2SC3117-R, 2SC3621, 2SC3621-O, 2SD669A, 2SD669A-C, KTC2800
