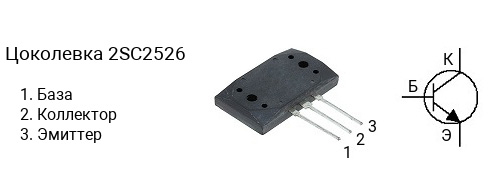

Цоколевка транзистора 2SC2526

|

Характеристики транзистора 2SC2526

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 200
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: MT-200

Маркировка

Обозначение на корпусе транзистора 2SC2526 часто наносится без первой цифры и буквы, т.е. маркируется как «C2526«.

Комплементарная пара

Комплементарной парой для 2SC2526 является транзистор 2SA1076 c p-n-p структурой.

Аналоги

Транзистор 2SC2526 можно заменить на 2SC2565
