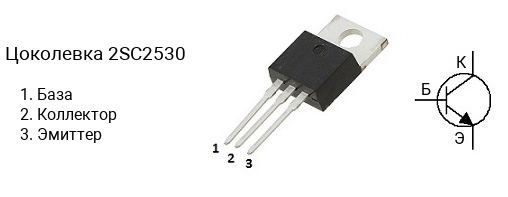

Цоколевка транзистора 2SC2530
|
Характеристики транзистора 2SC2530
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 40 В
- Напряжение коллектор-база, не более: 40 В
- Напряжение эмиттер-база, не более: 7 V
- Ток коллектора, не более: 0.5 А
- Рассеиваемая мощность коллектора, не более: 20 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 350
- Граничная частота коэффициента передачи тока: 35 МГц
- Корпус: TO-220
Маркировка
Обозначение на корпусе транзистора 2SC2530 часто наносится без первой цифры и буквы, т.е. маркируется как «C2530«.
Комплементарная пара
Комплементарной парой для 2SC2530 является транзистор 2SA1080 c p-n-p структурой.
Аналоги
Транзистор 2SC2530 можно заменить на 2SC1985, 2SC1986, 2SC2075, 2SC2528, 2SC2898, 2SC3179, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4007, 2SC4008, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD1274, 2SD1274A, 2SD1274B, 2SD401, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD795, 2SD823, BD201, BD203, BD239, BD239A, BD239B, BD239C, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539, BD539A, BD539B, BD539C, BD539D, BD543, BD543A, BD543B, BD543C, BD545, BD545A, BD545B, BD545C, BD737, BD795, BD797, BD799, BD801, BD807, BD809, BD947, BD949, BD951, BD953, BD955, BDT29, BDT29A, BDT29B, BDT29C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, BUX84, BUX85, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
