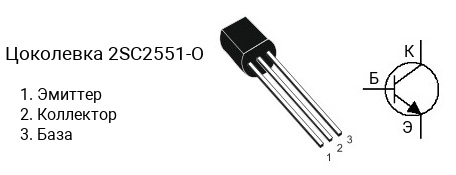

Цоколевка транзистора 2SC2551-O

|

Характеристики транзистора 2SC2551-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 150
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2551 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2551-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC2551-O — в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SC2551-O часто наносится без первой цифры и буквы, т.е. маркируется как «C2551-O«.

Комплементарная пара

Комплементарной парой для 2SC2551-O является транзистор 2SA1091-O c p-n-p структурой.

Аналоги

Транзистор 2SC2551-O можно заменить на 2N6517C, 2SC2271, 2SC2482, 2SC3468, KSC1506, KSC2330
