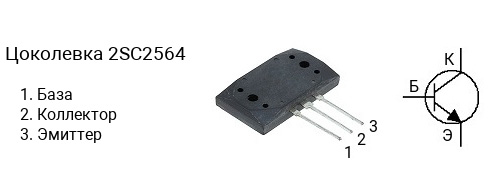

Цоколевка транзистора 2SC2564

|

Характеристики транзистора 2SC2564

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 140 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (hfe): от 55 до 240
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2564 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2564-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SC2564-O — в диапазоне от 80 до 160, 2SC2564-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2564 часто наносится без первой цифры и буквы, т.е. маркируется как «C2564«.

Комплементарная пара

Комплементарной парой для 2SC2564 является транзистор 2SA1094 c p-n-p структурой.

Аналоги

Транзистор 2SC2564 можно заменить на 2SC2565
