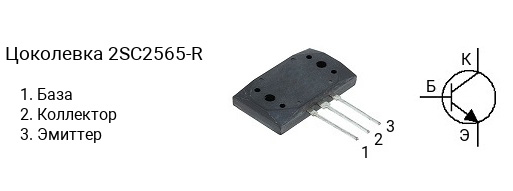

Цоколевка транзистора 2SC2565-R

|

Характеристики транзистора 2SC2565-R

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 15 А
• Рассеиваемая мощность коллектора, не более: 150 Вт
• Коэффициент усиления транзистора по току (hfe): от 55 до 110
• Граничная частота коэффициента передачи тока: 80 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2565 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2565-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SC2565-O — в диапазоне от 80 до 160, 2SC2565-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2565-R часто наносится без первой цифры и буквы, т.е. маркируется как «C2565-R«.

Комплементарная пара

Комплементарной парой для 2SC2565-R является транзистор 2SA1095-R c p-n-p структурой.

Аналоги

Транзистор 2SC2565-R можно заменить на 2SC2773, 2SC2774, 2SC2921, 2SC2922, 2SC3264, 2SC3857, 2SC3858
