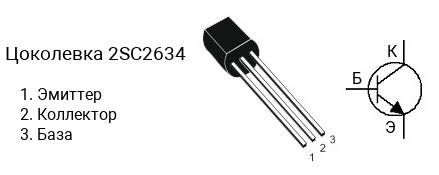

Цоколевка транзистора 2SC2634

|

Характеристики транзистора 2SC2634

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 55 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (hfe): от 180 до 700
• Граничная частота коэффициента передачи тока: 160 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2631 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2631-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC2631-S — в диапазоне от 185 до 330, 2SC2634 — в диапазоне от 180 до 700, 2SC2634-R — в диапазоне от 180 до 360, 2SC2634-S — в диапазоне от 260 до 520, 2SC2634-T — в диапазоне от 360 до 700, 2SC2631-T — в диапазоне от 360 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC2634 часто наносится без первой цифры и буквы, т.е. маркируется как «C2634«.

Комплементарная пара

Комплементарной парой для 2SC2634 является транзистор 2SA1127 c p-n-p структурой.

Аналоги

Транзистор 2SC2634 можно заменить на 2SC3245, 2SC3245A, KTC1006
