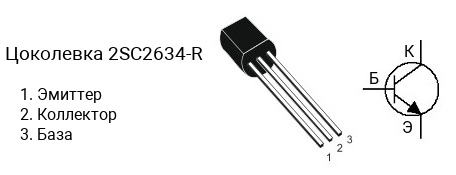

Цоколевка транзистора 2SC2634-R
|
Характеристики транзистора 2SC2634-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 55 В
- Напряжение коллектор-база, не более: 60 В
- Напряжение эмиттер-база, не более: 7 V
- Ток коллектора, не более: 0.1 А
- Рассеиваемая мощность коллектора, не более: 0.4 Вт
- Коэффициент усиления транзистора по току (hfe): от 180 до 360
- Граничная частота коэффициента передачи тока: 160 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SC2631 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2631-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC2631-S — в диапазоне от 185 до 330, 2SC2634 — в диапазоне от 180 до 700, 2SC2634-R — в диапазоне от 180 до 360, 2SC2634-S — в диапазоне от 260 до 520, 2SC2634-T — в диапазоне от 360 до 700, 2SC2631-T — в диапазоне от 360 до 700.
Маркировка
Обозначение на корпусе транзистора 2SC2634-R часто наносится без первой цифры и буквы, т.е. маркируется как «C2634-R«.
Комплементарная пара
Комплементарной парой для 2SC2634-R является транзистор 2SA1127-R c p-n-p структурой.
Аналоги
Транзистор 2SC2634-R можно заменить на 2SC2002, 2SC2003, 2SC2230, 2SC2230A, 2SC3245, 2SC3245A, 2SC3332, 2SC3478, 2SC3478A, 2SD1616A, 2SD438, KSC1008C, KSC1009C, KSD1616A, KTC1006
