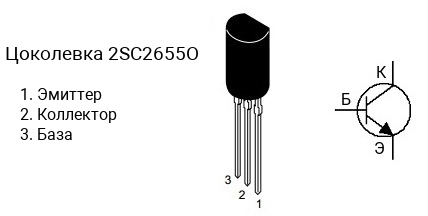

Цоколевка транзистора 2SC2655O

|

Характеристики транзистора 2SC2655O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 40 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2655 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2655O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2655U — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2655O часто наносится без первой цифры и буквы, т.е. маркируется как «C2655O«.

Комплементарная пара

Комплементарной парой для 2SC2655O является транзистор 2SA1020O c p-n-p структурой.

Аналоги

Транзистор 2SC2655O можно заменить на 2SC3328, 2SC3328-O, KTC3209, KTC3209O
