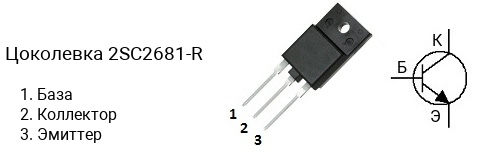

Цоколевка транзистора 2SC2681-R
|
Характеристики транзистора 2SC2681-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 115 В
- Напряжение коллектор-база, не более: 115 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 10 А
- Рассеиваемая мощность коллектора, не более: 100 Вт
- Коэффициент усиления транзистора по току (hfe): от 60 до 120
- Граничная частота коэффициента передачи тока: 80 МГц
- Корпус: TO-3PF
Классификация по hFE
Транзисторы серии 2SC2681 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2681-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2681-Q — в диапазоне от 100 до 200.
Маркировка
Обозначение на корпусе транзистора 2SC2681-R часто наносится без первой цифры и буквы, т.е. маркируется как «C2681-R«.
Комплементарная пара
Комплементарной парой для 2SC2681-R является транзистор 2SA1141-R c p-n-p структурой.
Аналоги
Транзистор 2SC2681-R можно заменить на 2SC4388, 2SC4886, 2SC5101, 2SC5359, 2SD1716, 2SD1716-Q, FJAF4310
