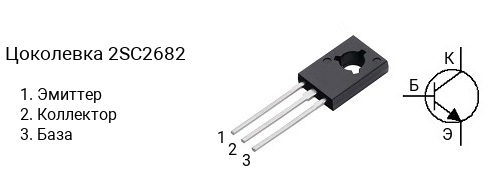

Цоколевка транзистора 2SC2682

|

Характеристики транзистора 2SC2682

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 180 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 320
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2682 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2682Q имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2682P — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2682 часто наносится без первой цифры и буквы, т.е. маркируется как «C2682«.

Комплементарная пара

Комплементарной парой для 2SC2682 является транзистор 2SA1142 c p-n-p структурой.

Аналоги

Транзистор 2SC2682 можно заменить на 2SC1565A, 2SC2258, 2SC2899, 2SC2912, 2SC3416, 2SC3417, 2SC3502, 2SC3503, 2SC3600, 2SC3601, 2SD1610, BD127, BD128, BD129, BUX86, BUX87, KSC2258, KSC2258A, KSC2682, KSC3502, KSC3503
