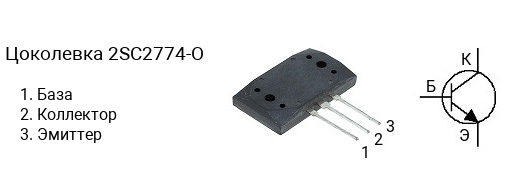

Цоколевка транзистора 2SC2774-O

|

Характеристики транзистора 2SC2774-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 200 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 17 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 100
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2774 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2774-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC2774-Y — в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC2774-O часто наносится без первой цифры и буквы, т.е. маркируется как «C2774-O«.

Комплементарная пара

Комплементарной парой для 2SC2774-O является транзистор 2SA1170-O c p-n-p структурой.

Аналоги

Транзистор 2SC2774-O можно заменить на 2SC3264, 2SC3264-O, 2SC3858, 2SC3858-O
