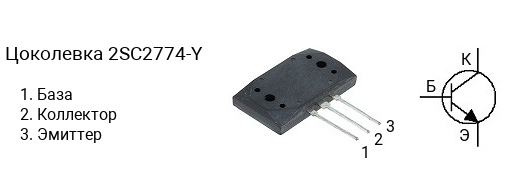

Цоколевка транзистора 2SC2774-Y
|
Характеристики транзистора 2SC2774-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 200 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 6 V
- Ток коллектора, не более: 17 А
- Рассеиваемая мощность коллектора, не более: 200 Вт
- Коэффициент усиления транзистора по току (hfe): от 70 до 140
- Граничная частота коэффициента передачи тока: 20 МГц
- Корпус: MT-200
Классификация по hFE
Транзисторы серии 2SC2774 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2774-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC2774-Y — в диапазоне от 70 до 140.
Маркировка
Обозначение на корпусе транзистора 2SC2774-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2774-Y«.
Комплементарная пара
Комплементарной парой для 2SC2774-Y является транзистор 2SA1170-Y c p-n-p структурой.
Аналоги
Транзистор 2SC2774-Y можно заменить на 2SC3264, 2SC3264-Y, 2SC3858, 2SC3858-P
