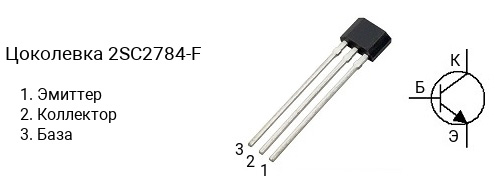

Цоколевка транзистора 2SC2784-F

|

Характеристики транзистора 2SC2784-F

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.05 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 300 до 600
• Граничная частота коэффициента передачи тока: 110 МГц
• Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2784 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2784-P имеет коэффициент усиления в диапазоне от 200 до 400, 2SC2784-F — в диапазоне от 300 до 600, 2SC2784-E — в диапазоне от 400 до 800, 2SC2784-U — в диапазоне от 600 до 1200.

Маркировка

Обозначение на корпусе транзистора 2SC2784-F часто наносится без первой цифры и буквы, т.е. маркируется как «C2784-F«.

Комплементарная пара

Комплементарной парой для 2SC2784-F является транзистор 2SA1174-F c p-n-p структурой.

Аналоги

Транзистор 2SC2784-F можно заменить на 2SC2459, 2SC3201
