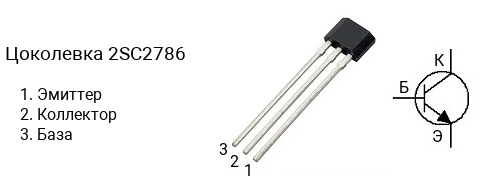

Цоколевка транзистора 2SC2786

|

Характеристики транзистора 2SC2786

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.02 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 180
• Граничная частота коэффициента передачи тока: 600 МГц
• Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2786 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2786-MF имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2786-LF — в диапазоне от 60 до 120, 2SC2786-KF — в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC2786 часто наносится без первой цифры и буквы, т.е. маркируется как «C2786«.
