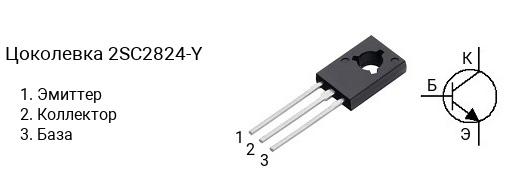

Цоколевка транзистора 2SC2824-Y
|
Характеристики транзистора 2SC2824-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 120 В
- Напряжение коллектор-база, не более: 150 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 1 А
- Рассеиваемая мощность коллектора, не более: 15 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 120 МГц
- Корпус: TO-126
Классификация по hFE
Транзисторы серии 2SC2824 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2824-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SC2824-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SC2824-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2824-Y«.
Комплементарная пара
Комплементарной парой для 2SC2824-Y является транзистор 2SA1184-Y c p-n-p структурой.
Аналоги
Транзистор 2SC2824-Y можно заменить на 2SC1565, 2SC1565A, 2SC2481, 2SC2690A, 2SC3117, 2SD669, BD410, KSC2690A, KTC2800, KTC2800-Y
