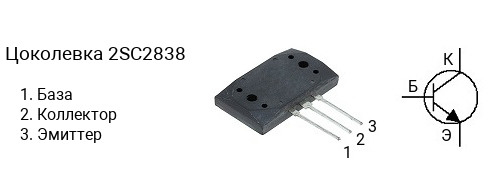

Цоколевка транзистора 2SC2838

|

Характеристики транзистора 2SC2838

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (hfe): от 50 до 180
• Граничная частота коэффициента передачи тока: 70 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2838 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2838-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC2838-P — в диапазоне от 70 до 140, 2SC2838-Y — в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC2838 часто наносится без первой цифры и буквы, т.е. маркируется как «C2838«.

Комплементарная пара

Комплементарной парой для 2SC2838 является транзистор 2SA1187 c p-n-p структурой.

Аналоги

Транзистор 2SC2838 можно заменить на 2SC2773, 2SC2921, 2SC2922, 2SC3857, 2SC3858
