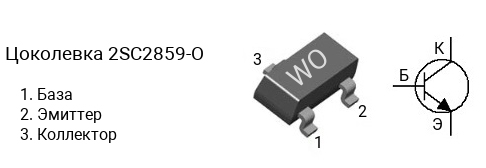

Цоколевка транзистора 2SC2859-O

|

Характеристики транзистора 2SC2859-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 35 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 300 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC2859 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2859-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2859-Y — в диапазоне от 120 до 240, 2SC2859-GR — в диапазоне от 200 до 400.

Маркировка

Маркируется SMD-транзистор 2SC2859-O кодом «WO«.

Комплементарная пара

Комплементарной парой для 2SC2859-O является транзистор 2SA1182-O c p-n-p структурой.

Аналоги

Транзистор 2SC2859-O можно заменить на 2SC3325, 2SC3325-O, FMMT451, FMMT625, FMMTA05, FMMTA06, KSC2859, KSC2859-O, KST05, KST06, KST42, KST43, KST5550, KTC3876, KTC3876O, KTC3876S, KTC3876S-O, MMBT4400, MMBT5550, MMBTA42
