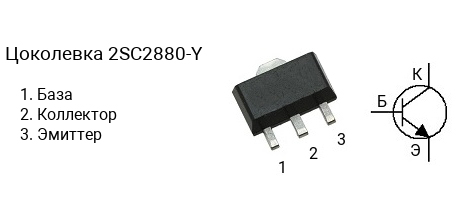

Цоколевка транзистора 2SC2880-Y
|
Характеристики транзистора 2SC2880-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 150 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.05 А
- Рассеиваемая мощность коллектора, не более: 0.5 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 120 МГц
- Корпус: SOT-89
Классификация по hFE
Транзисторы серии 2SC2880 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2880-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SC2880-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SC2880-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2880-Y«.
Комплементарная пара
Комплементарной парой для 2SC2880-Y является транзистор 2SA1200-Y c p-n-p структурой.
Аналоги
Транзистор 2SC2880-Y можно заменить на BF620, BF622, KTC4372, KTC4372Y, PBHV8115X, PBHV8540X
