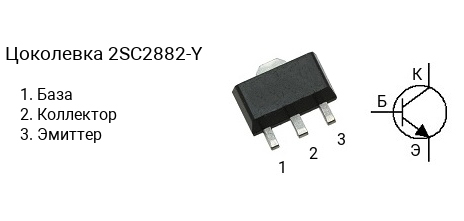

Цоколевка транзистора 2SC2882-Y
|
Характеристики транзистора 2SC2882-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 80 В
- Напряжение коллектор-база, не более: 80 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.4 А
- Рассеиваемая мощность коллектора, не более: 0.5 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 100 МГц
- Корпус: SOT-89
Классификация по hFE
Транзисторы серии 2SC2882 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2882-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SC2882-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SC2882-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C2882-Y«.
Комплементарная пара
Комплементарной парой для 2SC2882-Y является транзистор 2SA1202-Y c p-n-p структурой.
Аналоги
Транзистор 2SC2882-Y можно заменить на 2SC2881, 2SC2881-Y, BCX56, BCX56-16, BSR43, DXT5551, KTC4373, KTC4373Y, KTC4374, KTC4374Y, PBHV8115X, PBHV8540X
