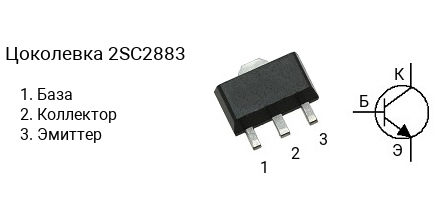

Цоколевка транзистора 2SC2883

|

Характеристики транзистора 2SC2883

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 35 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 320
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: SOT-89

Классификация по hFE

Транзисторы серии 2SC2883 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2883-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2883-Y — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2883 часто наносится без первой цифры и буквы, т.е. маркируется как «C2883«.

Комплементарная пара

Комплементарной парой для 2SC2883 является транзистор 2SA1203 c p-n-p структурой.

Аналоги

Транзистор 2SC2883 можно заменить на KTC4376, KTC4378, PBHV8115X
