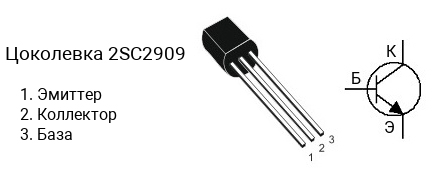

Цоколевка транзистора 2SC2909

|

Характеристики транзистора 2SC2909

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.07 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 400
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2909 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2909-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2909-S — в диапазоне от 140 до 280, 2SC2909-T — в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC2909 часто наносится без первой цифры и буквы, т.е. маркируется как «C2909«.

Комплементарная пара

Комплементарной парой для 2SC2909 является транзистор 2SA1207 c p-n-p структурой.

Аналоги

Транзистор 2SC2909 можно заменить на 2SC2910, 2SC3332
