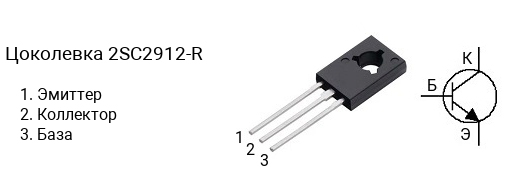

Цоколевка транзистора 2SC2912-R
|
Характеристики транзистора 2SC2912-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 200 В
- Напряжение коллектор-база, не более: 200 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.14 А
- Рассеиваемая мощность коллектора, не более: 10 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 200
- Граничная частота коэффициента передачи тока: 150 МГц
- Корпус: TO-126
Классификация по hFE
Транзисторы серии 2SC2912 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2912-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2912-S — в диапазоне от 140 до 280, 2SC2912-T — в диапазоне от 200 до 400.
Маркировка
Обозначение на корпусе транзистора 2SC2912-R часто наносится без первой цифры и буквы, т.е. маркируется как «C2912-R«.
Комплементарная пара
Комплементарной парой для 2SC2912-R является транзистор 2SA1210-R c p-n-p структурой.
Аналоги
Транзистор 2SC2912-R можно заменить на 2N5655, 2N5655G, 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2688, 2SC2688-L, 2SC2899, 2SC3601, 2SC3601-E, 2SC4212, BD127, BD128, BD129, BD157, BD158, BD159, BD410, BUX86, BUX87, KSC2688, KSC2688-Y, KSE340, MJE340, MJE340G, MJE3439, MJE3439G, MJE344, MJE344G
