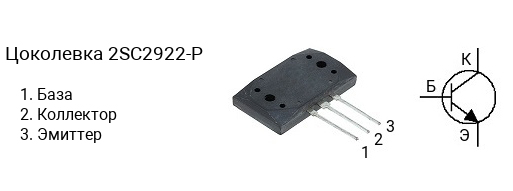

Цоколевка транзистора 2SC2922-P

|

Характеристики транзистора 2SC2922-P

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 180 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 17 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: MT-200

Классификация по hFE

Транзисторы серии 2SC2922 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2922-O имеет коэффициент усиления в диапазоне от 30 до 60, 2SC2922-Y — в диапазоне от 50 до 100, 2SC2922-P — в диапазоне от 70 до 140, 2SC2922-G — в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC2922-P часто наносится без первой цифры и буквы, т.е. маркируется как «C2922-P«.

Комплементарная пара

Комплементарной парой для 2SC2922-P является транзистор 2SA1216-P c p-n-p структурой.

Аналоги

Транзистор 2SC2922-P можно заменить на 2SC2774, 2SC2774-Y, 2SC3264, 2SC3264-Y, 2SC3858, 2SC3858-P
