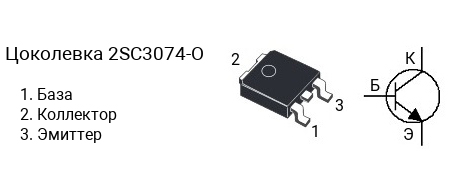

Цоколевка транзистора 2SC3074-O

|

Характеристики транзистора 2SC3074-O

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 120 МГц
• Корпус: TO-252

Классификация по hFE

Транзисторы серии 2SC3074 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3074-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3074-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC3074-O часто наносится без первой цифры и буквы, т.е. маркируется как «C3074-O«.

Комплементарная пара

Комплементарной парой для 2SC3074-O является транзистор 2SA1244-O c p-n-p структурой.

Аналоги

Транзистор 2SC3074-O можно заменить на KTC2022D, KTC2022D-Y
