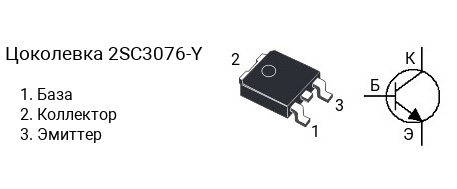

Цоколевка транзистора 2SC3076-Y
|
Характеристики транзистора 2SC3076-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 50 В
- Напряжение коллектор-база, не более: 50 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 2 А
- Рассеиваемая мощность коллектора, не более: 10 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 80 МГц
- Корпус: TO-252
Классификация по hFE
Транзисторы серии 2SC3076 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3076-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3076-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SC3076-Y часто наносится без первой цифры и буквы, т.е. маркируется как «C3076-Y«.
Комплементарная пара
Комплементарной парой для 2SC3076-Y является транзистор 2SA1241-Y c p-n-p структурой.
Аналоги
Транзистор 2SC3076-Y можно заменить на 2SC3074, 2SC3074-Y, 2SD1221, KTC2020D, KTC2022D, KTC2022D-GR
